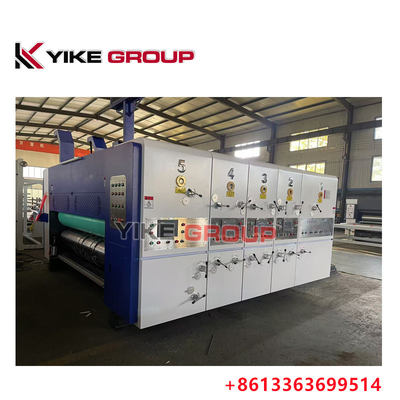

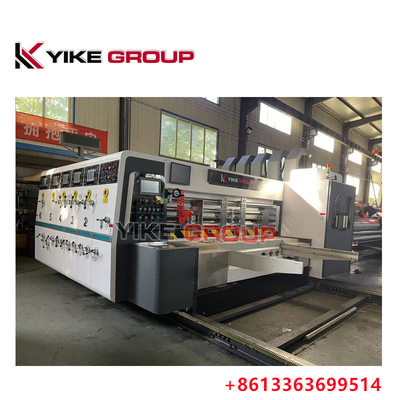

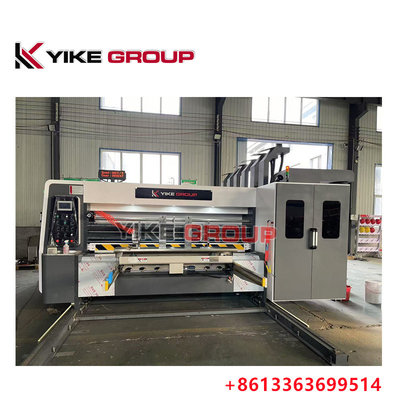

Max Baskı Boyutu 1450X2500 Otomatik Kurşun Kenar Flexo 3 Renkli Slotter Diecutter Makinesi

Max Baskı Boyutu 1450X2500 Otomatik Kurşun Kenar Flexo 3 Renkli Slotter Diecutter Makinesi

Tüm makinenin bileşimi ve performans özellikleri

1Bilgisayar, her bir baskı ünitesini ve kullanımı uygun ve güvenilir olan yuvarlama ve matkap kesme faz ayarını kontrol eder.

2Tüm şanzıman ruloları yüksek kaliteli çelikten, sert kromlanmış ve yüzey zemininden yapılmıştır.

3Değişiklikler, yüksek kaliteli alaşımlı çelikten yapılmış yüksek hassasiyetli spiral vites iletimini, zemin vitesi işleme, yüksek dayanıklılık, aşınma direnci ve istikrarlı çalışmayı benimsiyor.

4. Tüm makinenin her grubu elektrikle ayrılmıştır, pnevmatik olarak kilitlenir ve pnevmatik olarak kilitlenir.

5Ekipmanın başladığı ve durduğu zaman farklı zil uyarıları vardır.

Ana teknik parametreler

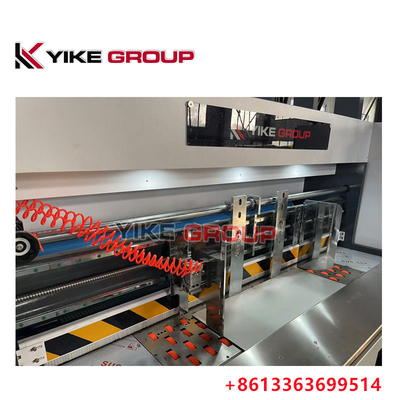

Kağıt besleme ünitesi (kurşunKenar besleme)

1) Ana kontrol paneli dokunmatik ekran ve kontrol düğmeleri ile kontrol edilir, bu da uygun ve güvenilirdir.

2) Operatörlerin ve ana makinenin güvenliğini sağlamak için ana makine çift düğmelerle çalıştırılır.

3) Kağıt sürekli olarak veya alternatif olarak (sayıcı ile) beslenebilir (kağıt gerektiğinde alternatif olarak beslenebilir).

4) Kağıt besleme sayımı ayarlama, üretim miktarını gösterir.

5) Sol ve sağ defle pozisyonları mesafeyi hareket ettirmek için mekanik ve elektrikle kontrol edilir.

6) Ön defle boşluğu ayarlamak için manuel ve senkronize ayarlanır.

7) Dört eksenli ön kenar kağıt besleme 7.5KW fan, yumuşak kağıt besleme sağlamak için emici yardımcı kağıt besleme.

Baskı Birimi

Baskı plaka ruloları

1) Yazdırma levhası silindirinin dış çapı, levha kalınlığı dahil olmak üzere 480 mm'dir.

2) Baskı ruloları yüksek kaliteli kalın duvarlı dikişsiz çelik borudan yapılır ve yüzey ince öğütülmüş ve sert kromlanmıştır.

3) Denge düzeltmesi, istikrarlı çalışma.

4) Bobin plakaya asılır ve tek taraflı kilitleme, asılı plakanın hizalamasını doğru, uygun ve hızlı yapar.

5) Tam plaka asma olukları 10 mm asma plaka şeritleri için uygundur.

6) Yazdırma plakasını yüklerken ve boşaltırken, ayak düğmesi ileri ve geri dönüş için elektrikle kontrol edilir, bu da uygun ve esnektir.

2"Embossing roller"

1) Reboş rulonun dış çapı φ155.4mm'dir.

2) Kalın duvarlı dikişsiz çelik boru, ince öğütülmüş yüzey, sert kromlanmış.

3) Denge düzeltmesi, sorunsuz çalışma.

4) Basınç silindir ayarlama türbin kutusu boşluğu için kendi kendine kilitlenme yapısı benimser ve ayar aralığı 0-11mm'dir.

3Kağıt besleme çubuğu.

1) Reboş rulonun dış çapı φ86 mm'dir.

2) Kalın duvarlı dikişsiz çelik boru, ince öğütülmüş yüzey, sert krom kaplama ve şaftın vücudunun dayanıklılığını artırmak için şaftın başının kenarı vardır.

3) Denge düzeltmesi, sorunsuz çalışma.

4) Kağıt besleme tekerleği, basit ve hızlı çalıştırılan hızlı ayarlama mekanizmasını benimser.

Yazdırma aşaması armatürü

Frenleme türü fren mekanizması, faz ayarlamak için birim ayrıldığında fren mekanizması vites dönmesini sınırlandırır ve orijinal diş pozisyonu sabit noktasını korur.

Eksen ayarlama mekanizması

1) Eksenel yön, ± 10 mm kontrol aralığı ile elektrikli bir ayar mekanizması benimser.

2) Dokunmatik ekran konum verilerini gösterir, bu da işlemi daha uygun, sezgisel ve doğru hale getirir.

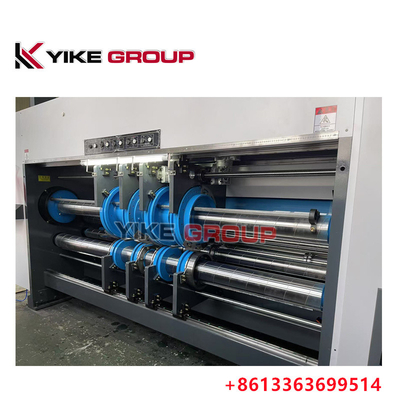

Slotter birimi

PÇekim tekeri

1) Basmadan önce önceden basın, kağıt kırılmak kolay değildir ve kutu temizdir.

2) Presleme tekerleğinin boşluk çubuğu, 2-12 mm ayar aralığı ile elle ayarlanır.ve aktarım aleti ayarlama sırasında her zaman doğru ağ halindedir.

Kıçın ayarlama mekanizması

1) Bıçak çubuğu iki kez öğütülmüş, yüzeyinde sert krom kaplanmış ve sorunsuz hareket eden dikişsiz bir çelik borudur.

2) Çukur genişliği 7 mm.

3) Alaşımlı çelik ısı ile işlenir ve dişli bıçaklarla öğütülür ve sertlik ve dayanıklılık garanti edilir.

4) Alaşımlı çelik sıcaklık işlemine tabi tutulur ve keskin bıçaklı ve yüksek hassasiyetle çift parçalı kesme bıçaklarıyla öğütülür.

5) Sıçrama parçası baskı tekerleği ve sıçrama bıçağı koltuğu, sol ve sağ yatay hareket için PLC tarafından kontrol edilir ve düğme yatay hareketin senkroni ayarını kontrol eder.İşleme kolay ve verimliliği arttırır..

8) Çatlak bıçağı koltuğu boşluk çubuğu, 2-12 mm ayar aralığı ile elle ayarlanır.ve şanzıman her zaman ayarlama sırasında doğru örgü durumunu sağlar.

9) Çift parça karton yuvarlama için kullanılabilir.

Çatlaklama Birimi

1. Tek eksenli çift bıçaklı kapak, kullanmak İç diş yapısı kutu yüksekliği yardımcı, böylece yağ kolayca kirlenmiş kartonlar değil
2. İlk basınç hattı yuvarlak, önceden yükleme sonra karton kolayca ezmek değil
3. Yukarıdaki basın yuvarlak Urethane görünüm paket, kartona zarar vermez
4. Slotter bıçak stok daha esnek ve hassas hareket etmek için, doğrusal rehberli vida, çapraz mekanizma kullanın
5. Çaplama aşaması ve kutu yüksekliği, bilgisayar ve elektrikli dijital kontrol
6. Ön yükleme, kırpma boşluk ayarlama bilgisayar ve elektrikli dijital kontrolü benimsemek

Derin kesme birimi

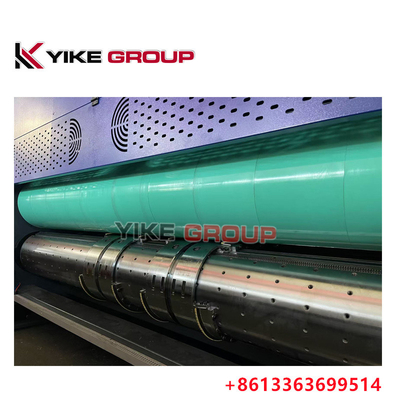

1Kauçuk yastık rulo ve ölçekli kesme ruloları yüksek kaliteli malzemelerden yapılır ve yüzey öğütüldükten sonra sert kromlanmıştır.

2İşleme istikrarını artırmak için denge düzeltmesi.

3Örtü kesme rulo ve kauçuk, örtü kesme işleminde olmadığı zaman motorlu eksantrik cihaz aracılığıyla otomatik olarak çıkarılır.makinenin boş ve basit çalışmasını azaltabilir ve kauçuk ve matın kullanım ömrünü uzatabilir.

4Mekanik şanzıman, kauçuk yuvasının 40 mm sola ve sağa hareket etmesini sağlayabilir, bu da kauçuk yuvasının aşınmasını eşit bir şekilde dağıtabilir ve kauçuk yuvasının kullanım ömrünü büyük ölçüde artırabilir.

5Örtü kesme aşaması, ekipman çalışırken veya durduğunda ayarlanabilen elektrikli dijital 360° ayarlama kabul eder ve işlem basit ve hızlıdır.

6. Ölçüm kesme kısmı, bir şablon olmadan ölçüm kesme bıçak halkasıyla donatılmıştır. Sıradan kartonun bir şablon yapmasına gerek kalmaz, şablon maliyetlerini tasarruf eder.Die kesme bıçak yüzüğünün yatay hareketi elle ayarlanır, ve kutu yüksekliğinin dört bıçağı sinkronize ayarlanır, bu da çalıştırılması kolay ve verimliliği artırır.
